Когато говорим за възстановяване на данни от RAID масив, често се приема, че всичко се свежда до това да свържем дисковете, да определим RAID нивото и да ги подредим в правилния ред.

При стандартни RAID конфигурации това понякога е сравнително близо до истината. При enterprise storage системи обаче ситуацията може да бъде коренно различна.

Системи като HP EVA, IBM Storwize и други висок клас storage платформи използват сложна вътрешна архитектура, при която физическите дискове не представляват просто поредица от блокове, разпределени по предварително известна схема.

Точно това е една от основните причини професионалното възстановяване на данни от такива системи да бъде значително по-сложно и съответно по-скъпо.

RAID не означава непременно „данните са разделени на блокове между дисковете“

При класически RAID 0, RAID 5 или RAID 6 можем сравнително лесно да си представим логиката:

Disk 1 → блок A
Disk 2 → блок B
Disk 3 → блок C
Disk 4 → parity

При определена конфигурация и известен stripe size може да се реконструира логическият масив. При enterprise storage системите тази картина често е прекалено опростена.

Вместо директно разпределение на логическите блокове върху физическите дискове може да има

няколко слоя виртуализация и транслация между потребителските данни и физическите блокове.

Устройството, което операционната система вижда като един логически volume, може да бъде резултат от сложна комбинация от:

• физически дискове;
• disk groups;
• storage pools;
• extents;
• виртуални дискове;
• вътрешни mapping таблици;
• metadata;
• relocation;
• redundancy;
• parity;
• контролерна логика;
• кеширани операции;
• firmware-specific структури.

Следователно физическото местоположение на даден логически блок не може просто да бъде изчислено чрез стандартна RAID формула.

Собствената транслация е ключът

При някои enterprise storage архитектури има допълнителен слой, който можем условно да наречем storage translation layer.

Той определя къде физически се намират частите от логическия volume. Например:

Logical Volume → Virtual Storage → Extent → RAID/Redundancy Group → Physical Disk → Physical location

Това означава, че дори да разполагаме с всички физически дискове, ние не разполагаме автоматично с информацията как да ги превърнем обратно в оригиналния логически volume.

Трябва да бъде възстановена и логиката, по която storage системата е организирала информацията.

Именно тук започва истинската сложност.

ZOR, Reed-Solomon и сложните алгоритми за redundancy

При висок клас storage системите защитата на данните също може да бъде много по-сложна от стандартния XOR parity, използван например при класически RAID 5.

В зависимост от архитектурата могат да се използват различни математически методи за redundancy и реконструкция, включително кодове от типа Reed-Solomon и други erasure coding подходи.

Тяхната задача е да позволят възстановяване на информацията дори когато определени физически компоненти са недостъпни.

При Reed-Solomon например информацията не се свежда до простото:

Data + XOR = Parity

Използват се математически операции върху полета и се създават множество redundancy фрагменти, чрез които могат да бъдат реконструирани липсващи части от данните.

При някои архитектури се срещат и Z-подобни/erasure coding механизми, различни варианти на parity и proprietary алгоритми.

Следователно при повреден масив трябва да се знае не само кои дискове са налични, но и как точно системата е генерирала и разпределяла redundancy информацията.

Най-големият проблем – данните не са там, където очаквате

Представете си, че имаме 12 диска. На пръв поглед можем да кажем:

„Имаме 12 диска – ще ги прочетем и ще възстановим RAID-а.“

Но при сложна storage система това може да е напълно погрешен подход.

Един логически блок от даден volume може да бъде разпределен чрез няколко нива на адресиране и да няма директна връзка между:

LBA на логическия volume

и

LBA на конкретния физически диск.

Освен това различни части на volume-а могат да бъдат разположени на различни места във физическата storage архитектура.

Затова простото „нареждане на дисковете“ често не води до нищо.

Защо стандартният RAID recovery софтуер често не е достатъчен?

При стандартен RAID софтуер можем да зададем параметри като:

• RAID 5;
• RAID 6;
• брой дискове;
• stripe size;
• disk order;
• parity rotation;
• offset.

При enterprise storage това може да бъде само малка част от необходимата информация. Необходимо е да се разбере:

как storage системата е създала логическия volume и как е извършвала транслацията към

физическите дискове.

Ако този mapping не бъде възстановен, получаваме огромно количество физически данни, но не и правилния логически volume.

Това е фундаменталната разлика между:

„имаме дисковете“

и

„имаме достъп до данните“.

HP EVA – пример за сложна storage архитектура

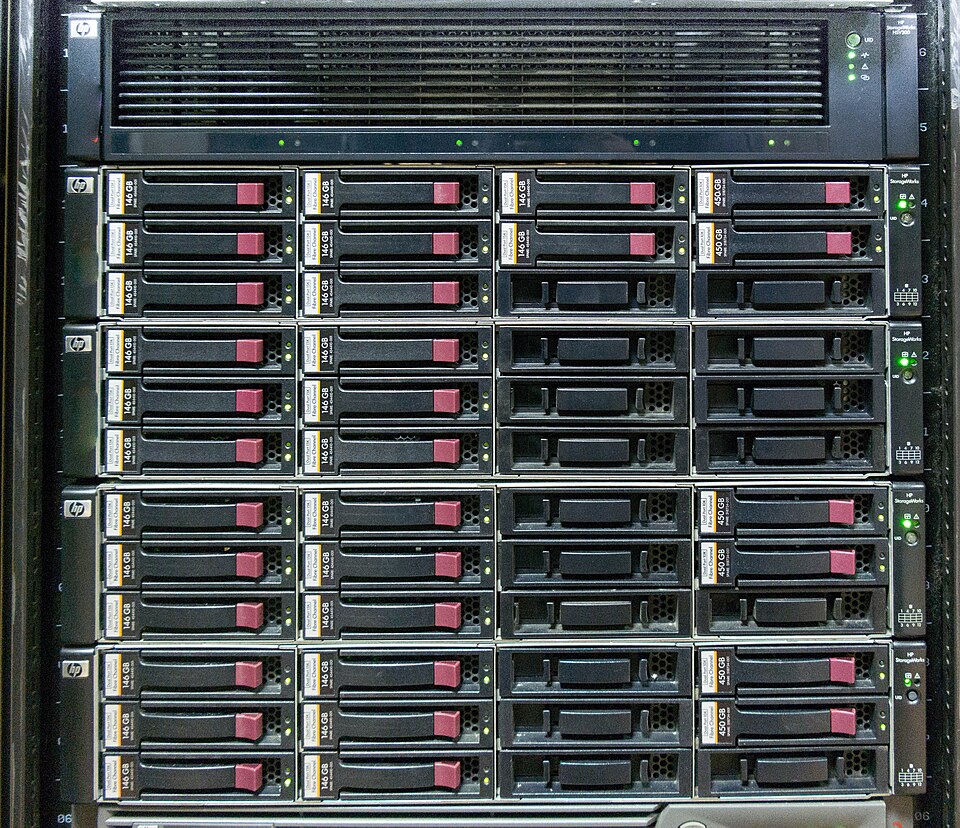

HP EVA (Enterprise Virtual Array) е добър пример защо enterprise storage възстановяването не трябва да се разглежда като обикновен RAID recovery.

При EVA физическите дискове са част от по-сложна виртуализирана storage архитектура.

Логическите дискове и volumes не са просто стандартни RAID масиви, които могат да бъдат реконструирани чрез няколко параметъра.

Има metadata и вътрешни структури, които описват организацията на storage пространството.

При повреда на контролери, metadata или множество дискове възстановяването може да изисква реконструкция на тази вътрешна организация.

IBM Storwize – още един пример

При IBM Storwize ситуацията е аналогична, но с допълнителна сложност от гледна точка на виртуализацията.

Storwize може да предоставя логически volumes, изградени върху физическа storage инфраструктура, която е скрита зад множество слоеве.

Така физическите дискове сами по себе си не дават достатъчно информация за това как операционната система е виждала данните.

Необходимо е да бъде възстановен правилният mapping между:

Physical Storage → Storage Pool → Extents → Volume → Logical Blocks

Ако този mapping е нарушен, възстановяването на файловата система на върха може да бъде невъзможно, независимо че голяма част от физическите дискове са технически четими.

Защо това прави възстановяването скъпо?

Причината не е просто „големият брой дискове“.

Цената идва от сложността на анализа и реконструкцията. При подобни системи може да се наложи:

1. диагностика на всеки физически диск;

2. извличане на firmware и metadata информация;

3. определяне на реалната конфигурация;

4. анализ на storage metadata;

5. реконструкция на вътрешната транслация;

6. определяне на разпределението на extents;

7. реконструкция на redundancy;

8. работа с повредени или липсващи дискове;

9. виртуално сглобяване на storage системата;

10. проверка на получените данни на ниво файлова система и файлове.

Това може да изисква много часове или дни специализирана работа, а понякога и разработване на специфична методика за конкретната система.

„Дисковете се четат“ не означава „данните могат да се възстановят“

Това е едно от най-честите недоразумения. Може да имаме:

12 от 12 физически диска – четими.

И въпреки това:

0% използваеми файлове.

Защо?

Защото физическите дискове са само суровият материал.

Трябва да знаем как този материал е бил организиран от storage системата.

Точно както притежаването на всички части на книга не означава автоматично, че знаем правилния ред на страниците, така и наличието на всички дискове не означава, че имаме готовия logical volume.

Enterprise storage recovery е отделна специалност

Възстановяването от стандартен RAID и възстановяването от enterprise storage система са две много различни задачи.

При стандартен RAID често можем да работим с добре известен алгоритъм. При enterprise системите може да имаме:

RAID/Erasure Coding + Virtualization + Translation + Metadata + Proprietary structures

и всеки от тези слоеве трябва да бъде правилно разбран и реконструиран.

Затова професионалното възстановяване на данни от системи като HP EVA, IBM Storwize и други enterprise storage платформи изисква не само специализиран софтуер, но и задълбочени познания за конкретната архитектура, опит с подобни случаи и подходяща апаратура.

Възстановяването не е просто „сглобяване на RAID“

При сложните storage системи най-трудната част често не е самото четене на дисковете.

Трудната част е да се разбере какво точно е направила системата с данните.

И когато липсва тази информация или тя е повредена, възстановяването може да се превърне в сложна реконструкция на цяла виртуална storage архитектура.

Именно затова възстановяването на данни от enterprise storage системи е значително по-скъпо от стандартното RAID възстановяване – необходимо е да бъде възстановен не само RAID-ът, а логиката, която превръща множеството физически дискове обратно в оригиналната система и нейните данни.
